HELM MK-L 80 G 169
Schiebetürsystem für Flügel bis 80 kg, 8/8,76 und 10/10,76 mm ESG/VSG, Wandtaschenmontage mit WTR Befestigungsschiene, reversibel
- für Innenschiebetüren aus Einscheibensicherheitsglas (ESG) und Verbundsicherheitsglas (VSG)
- Rollapparate: höhenverstellbar im eingebauten Zustand, mit belastbarer Pendeleinlage für eine lange Gebrauchsdauer
- WTR Befestigungsschiene: ermöglicht eine jederzeitige Demontage/Montage der Laufschiene für Wartung, Austausch und Erweiterung der Komponenten
- SmartGuide: selbsteinstellende, spielfreie untere Führung zur Reduktion bzw. Vermeidung von Klappergeräuschen
- geprüft nach DIN EN 1527:2013 (200.000 Zyklen)
- Hinweis: WTR Befestigungsschiene ist 25 mm länger als Laufschiene(n)
Flügelgewicht
max. 80 kg
Flügelstärke
8/8,76 und 10/10,76 mm ESG/VSG*
Flügelbreite
mind. 750 mm (bei einseitiger Einzugsdämpfung)
mind. 900 mm (bei beidseitiger Einzugsdämpfung)
Umfang

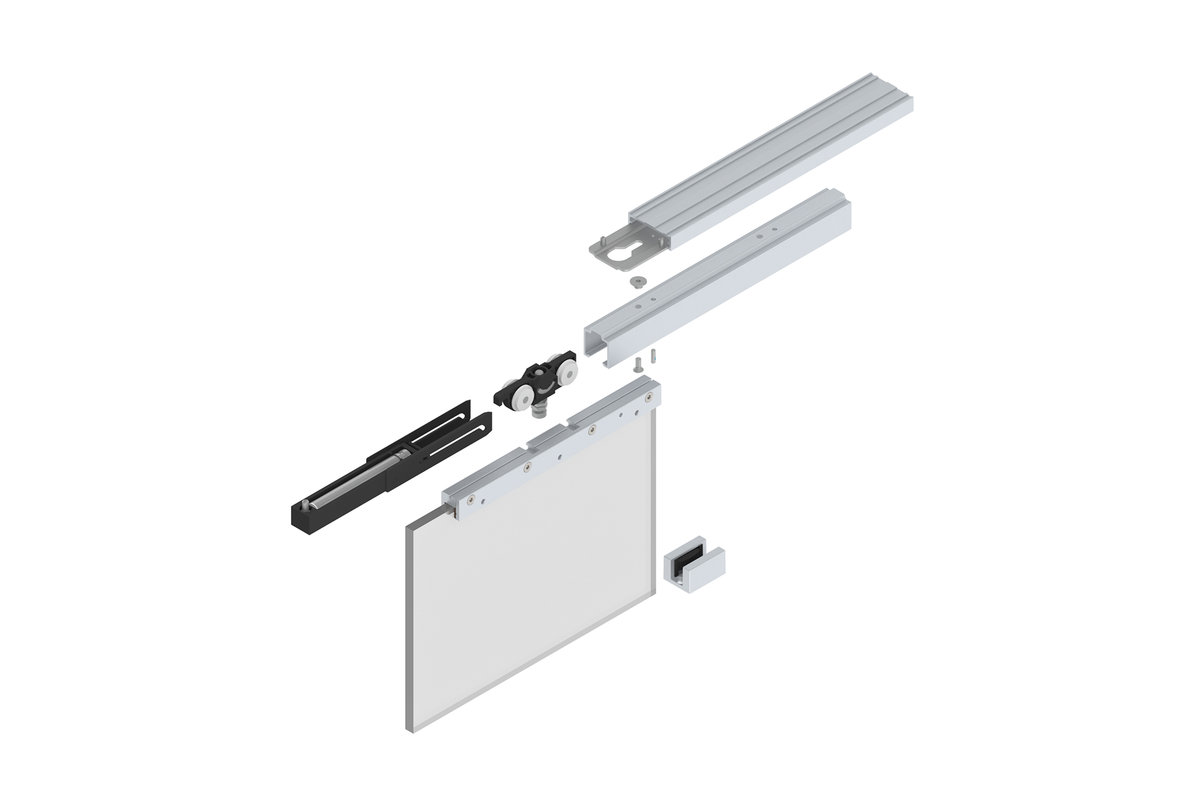

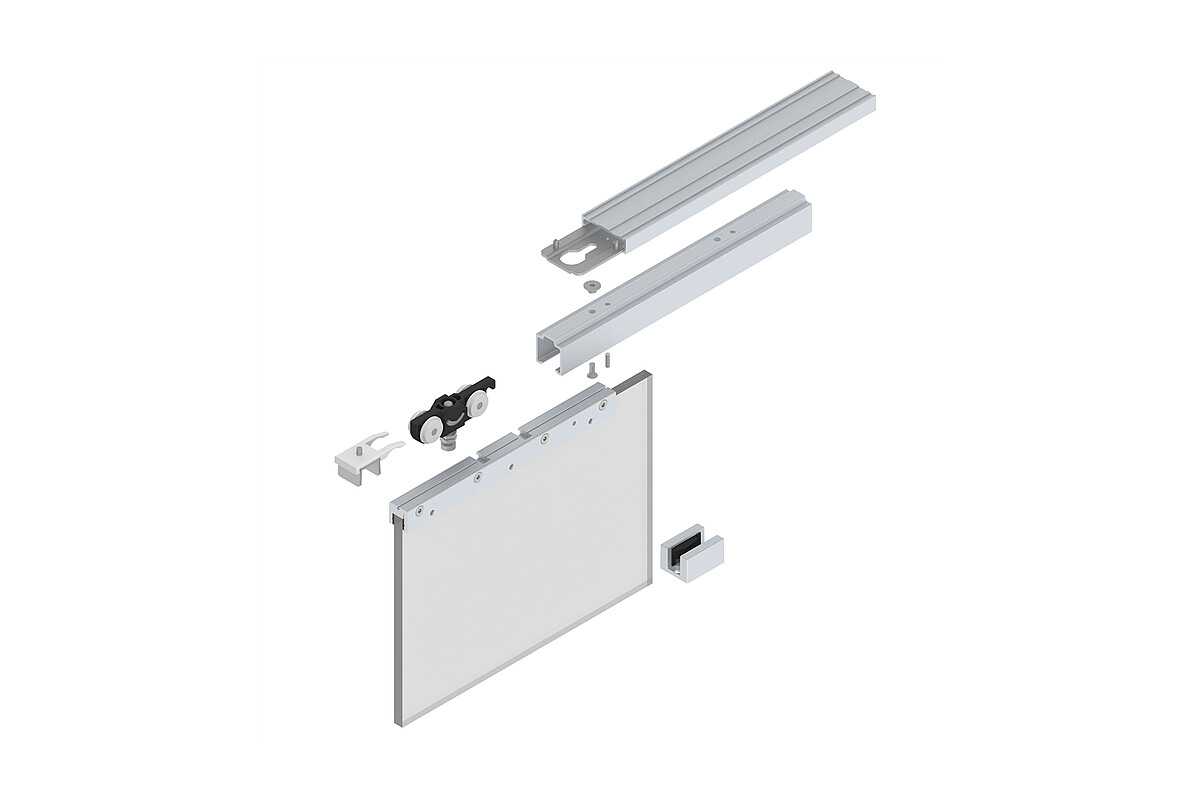

| Menge 1 Flügel | 2 Flügel | Artikel |
| 1 Stk. | 2 Stk. | HELM 53/73 Laufschiene, oben gelocht |
| 1 Stk. | 1 Stk. | HELM WTR Befestigungsschiene |
| ** Stk. | ** Stk. | HELM WTR Befestigungsplatte mit Befestigungsmaterial |
| 2 Stk. | 4 Stk. | HELM 73 Rollapparat mit Kugellager und M8 x 30 Tragschraube |
| 2 Stk. | 4 Stk. | HELM Glasklemmstück, 250 x 22 mm, für 8/8,76 und 10/10,76 mm ESG/VSG* |
| 2 Stk. | 4 Stk. | HELM 65 P Fangstopper (bei Auswahl "ohne Einzugsdämpfung") oder HELM SmartStop FG 80 Einzugsdämpfer (bei Auswahl "beidseitige Einzugsdämpfung") |
| 1 Stk. | 2 Stk. | HELM SmartGuide G |
*bei Verwendung von VSG muss das Glasklemmstück mit Zweikomponentenkleber angeklebt werden (nicht im Lieferumfang enthalten)
**Anzahl abhängig von der Laufschienenlänge
