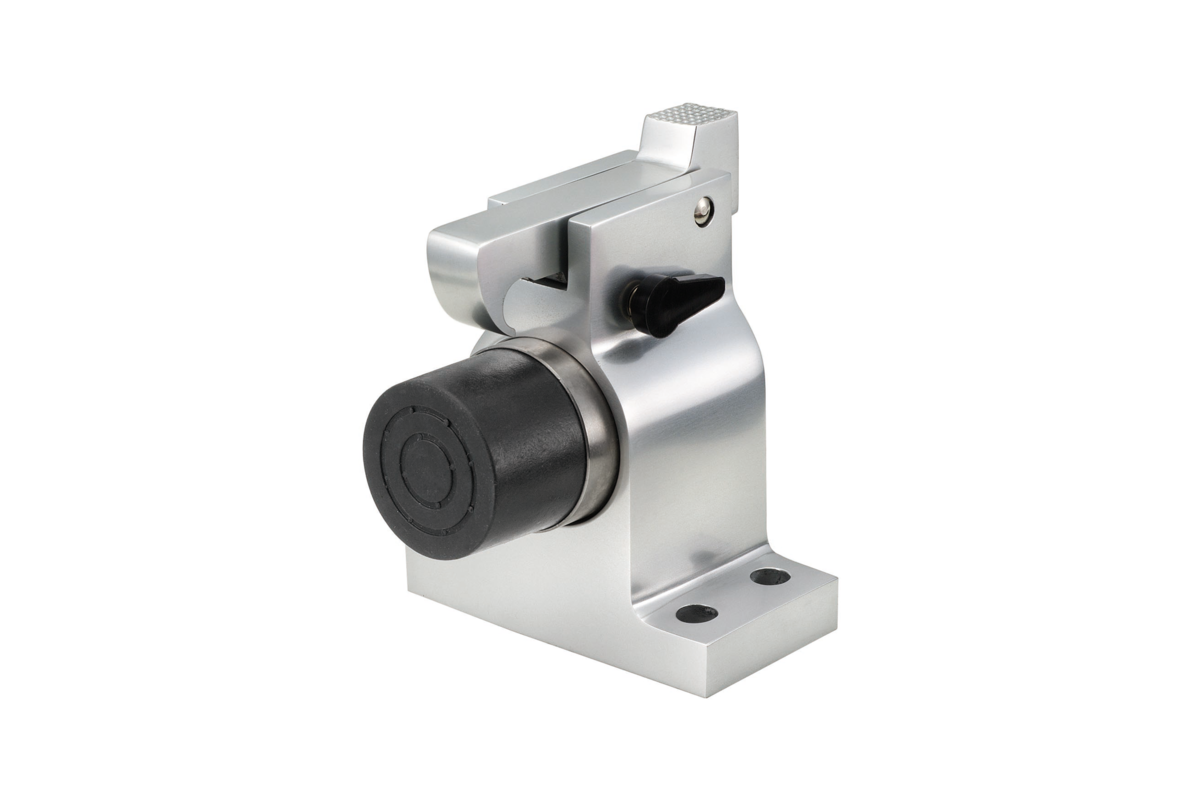

KWS Türfeststeller 1010 in der Ausführung 31 (Aluminium, KWS 1 silberfarbig eloxiert)

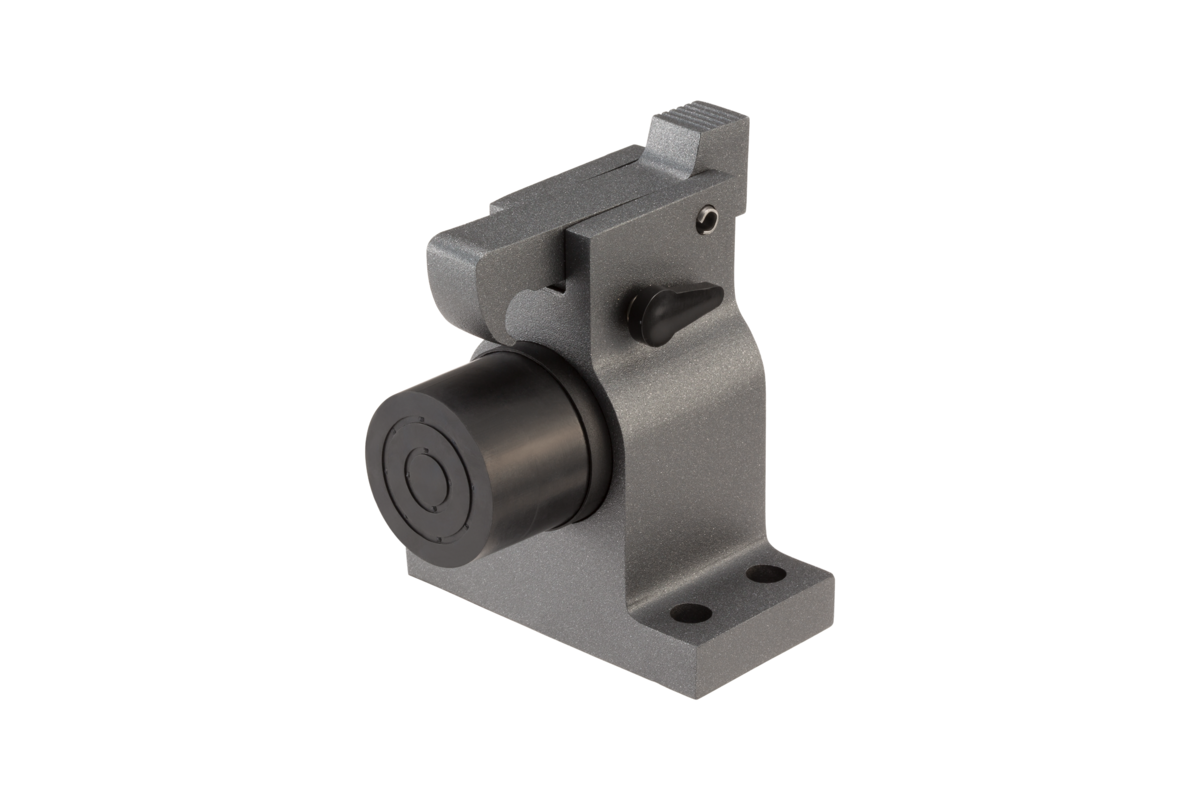

KWS Türfeststeller 1010 in der Ausführung 77 (Aluminium, DB 703 Serie 703 anthrazit pulverbeschichtet)

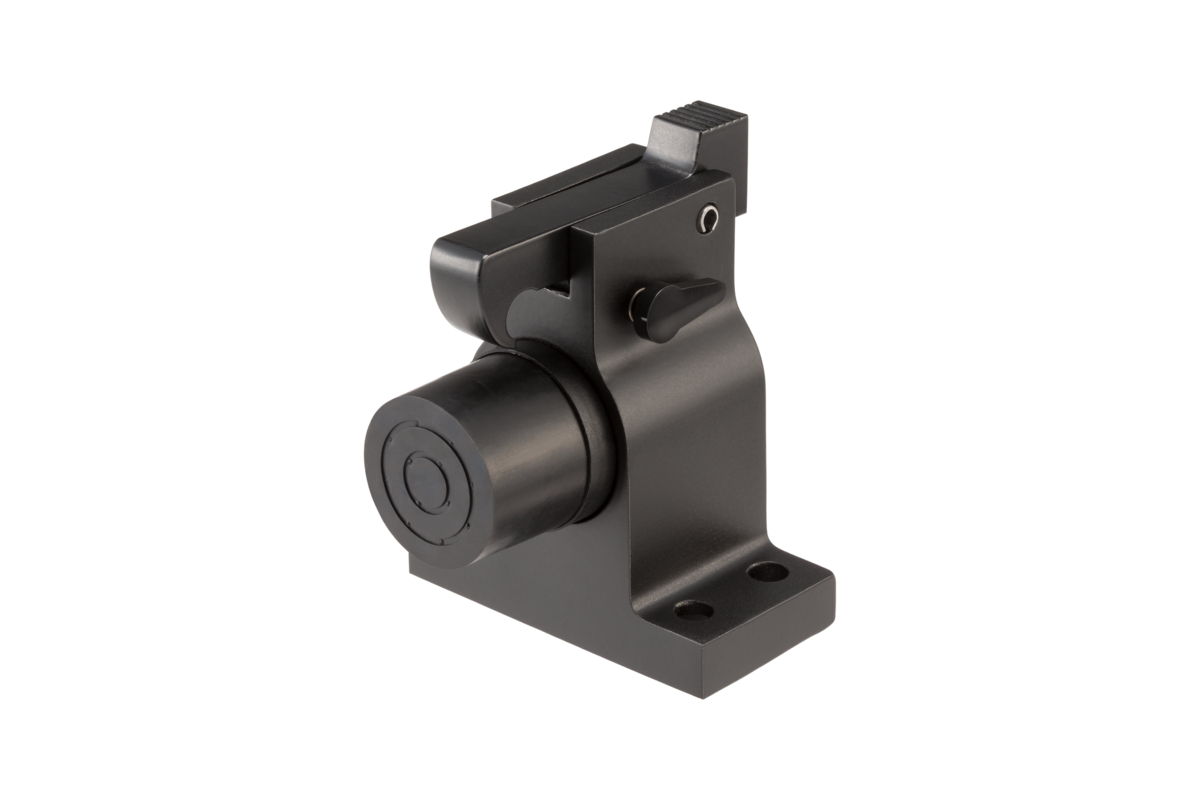

KWS Türfeststeller 1010 in der Ausführung 73 (Aluminium, schwarz matt pulverbeschichtet)

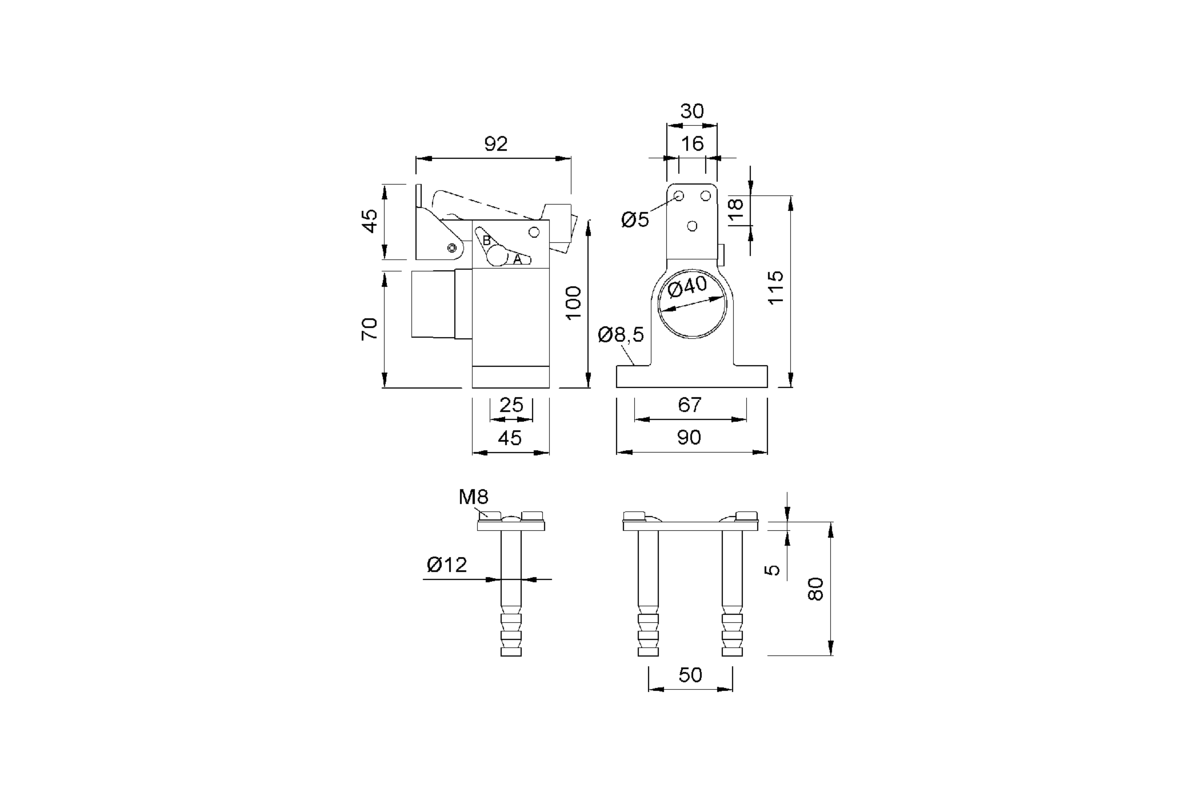

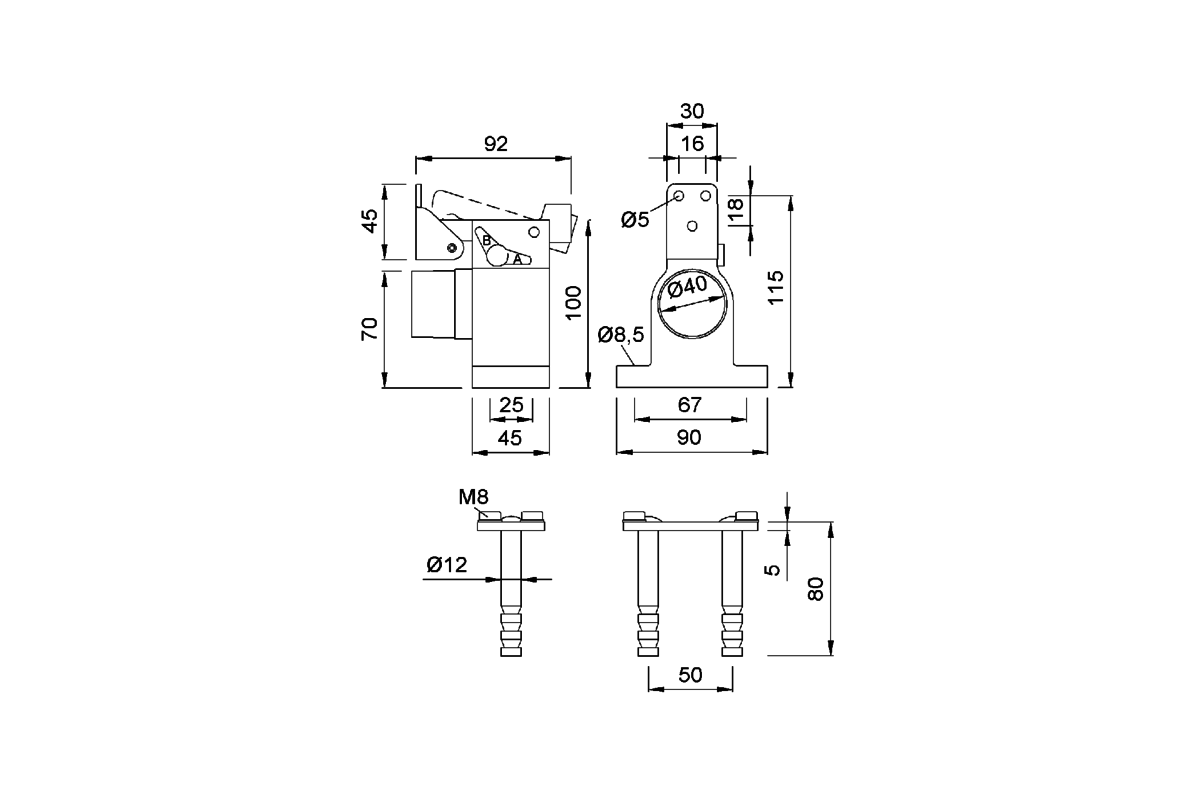

Produktzeichnung KWS Türfeststeller 1009

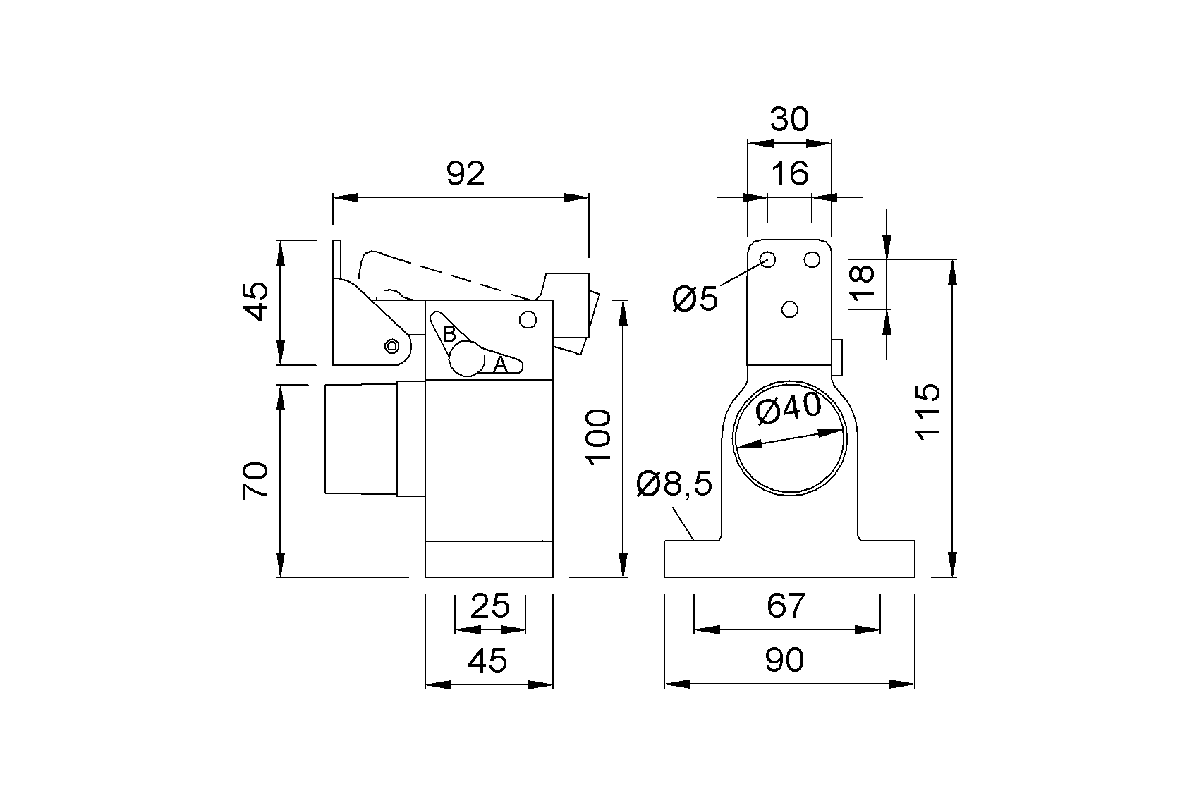

Produktzeichnung KWS Türfeststeller 1010

KWS 1009..

Türfeststeller mit Fanghaken, Feststellfunktion ausstellbar

Zurück zur Übersicht

Abbildung zeigt KWS 1010.31

Abbildung zeigt KWS 1010.77

Abbildung zeigt KWS 1010.73

Zeichnung zeigt KWS 1009..

Zeichnung zeigt KWS 1010..

Sie haben Fragen zum Produkt?
Wir beraten Sie gerne!

Produkt konfigurieren

Variante

Bitte treffen Sie eine neue Auswahl.

Ausführung

Bitte treffen Sie eine neue Auswahl.

Artikelnummer

KWS 1009.021009.02123

Bitte beheben Sie alle Fehler und füllen Sie alle Felder aus.

Bitte geben Sie eine Stückzahl ein.

MengeStück

Downloads

Produktinformationen
KWS 1009..
Türfeststeller mit Fanghaken, Feststellfunktion ausstellbar
mit Ausschaltmöglichkeit der Feststellfunktion
Feststeller mit Steindolle zum Einlassen in den Boden (KWS 1009..) oder ohne Steindolle zum Aufschrauben (KWS 1010..), Rollenkloben zum Anschrauben
Türschließer verwendbar

Material
Aluminium, Messing oder Edelstahl-Rostfrei
Steindolle (bei KWS 1009..):
Stahl, feuerverzinkt oder Edelstahl-Rostfrei (bei Ausführung .82 / .83)
Rollenkloben:
Stahl oder Edelstahl-Rostfrei
Puffer:
Gummi, gefedert, schwarz

Funktionsweise
Fußbetätigung

Türgewicht
max. 100 kg

Stückgewicht
0,860 kg (KWS 1009.. Aluminium)
1,320 kg (KWS 1009.. Messing)
1,270 kg (KWS 1009.. Edelstahl-Rostfrei)
0,570 kg (KWS 1010.. Aluminium)
1,030 kg (KWS 1010.. Messing)
1,040 kg (KWS 1010.. Edelstahl-Rostfrei)
Funktion
Zum Arretieren wird die Tür gegen den Feststeller gedrückt. Der Fanghaken rastet am Rollenkloben ein und bewirkt die Feststellung der Tür. Ein Betätigen des Fanghakens bei gleichzeitigem Andrücken der Tür gegen den Feststeller gibt die Tür wieder frei.
Der Ausschalthebel, von Stellung A nach B bewegt (siehe Produktzeichnung), bewirkt ein Aufheben der Arretierung: Der Türfeststeller hat dann nur noch die Funktion eines gefederten Türpuffers.
Montage
Mit Steindolle (KWS 1009..)
Die Steindolle am gewünschten Feststellpunkt, der größtmöglichen Abstand zum Türband haben soll, in den Boden einlassen. Den Türfeststeller nach Aushärten der Vergussmasse mit vier Schrauben befestigen. Den Rollenkloben an entsprechender Stelle an der Tür befestigen.
Ohne Steindolle (KWS 1010..)
Den Türfeststeller am gewünschten Feststellpunkt, der größtmöglichen Abstand zum Türband haben soll, mit vier Schrauben und einzulassenden Dübeln auf den Boden schrauben. Den Rollenkloben an entsprechender Stelle an der Tür befestigen.
Zum Höhenausgleich wird die zusätzliche Verwendung der Unterlage KWS 1610.. (20 mm hoch) empfohlen.
