KWS Türfeststeller 1092 in der Ausführung 31 (Aluminium, KWS 1 silberfarbig eloxiert)

Produktzeichnung KWS Türfeststeller 1091

KWS 1091..

Türfeststeller mit Fanghaken, Feststellfunktion ausstellbar (mit Schlüssel)

Zurück zur Übersicht

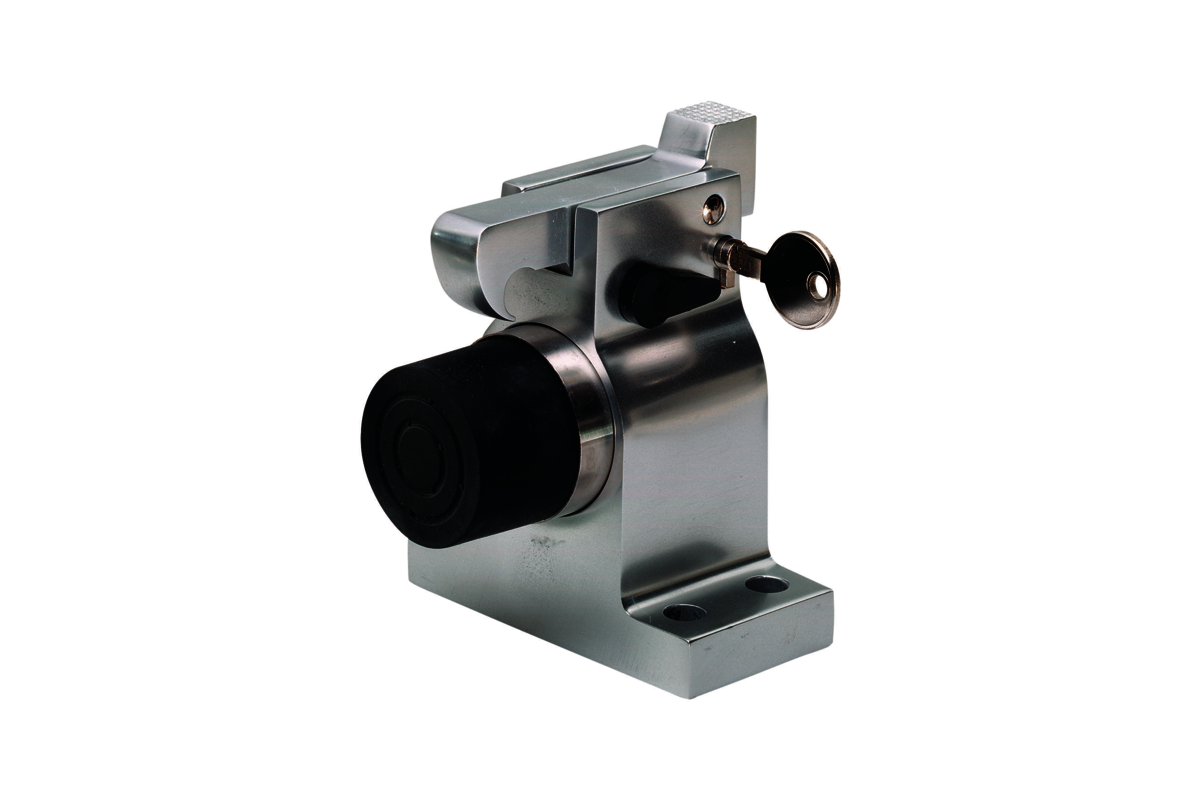

Abbildung zeigt KWS 1092.31

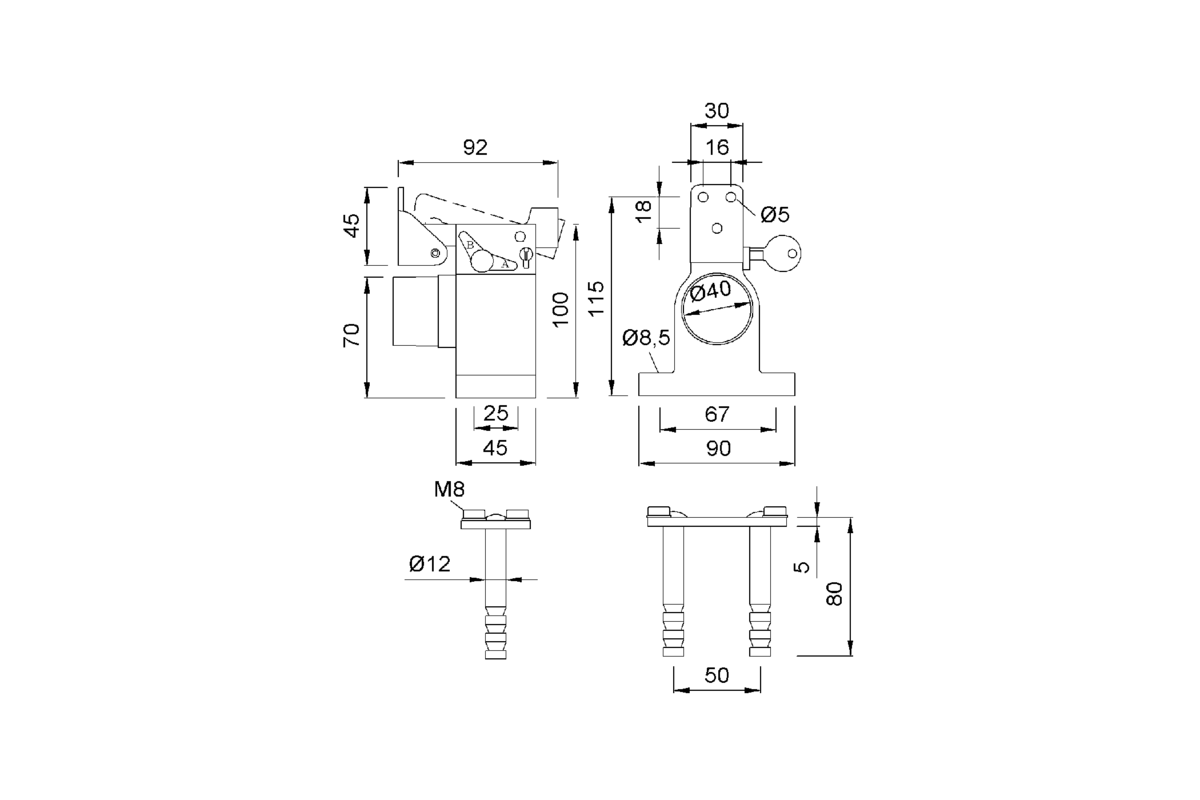

Zeichnung zeigt KWS 1091..

Sie haben Fragen zum Produkt?
Wir beraten Sie gerne!

Produkt konfigurieren

Variante

Bitte treffen Sie eine neue Auswahl.

Ausführung

Bitte treffen Sie eine neue Auswahl.

Artikelnummer

KWS 1091.021091.02125

Bitte beheben Sie alle Fehler und füllen Sie alle Felder aus.

Bitte geben Sie eine Stückzahl ein.

MengeStück

Downloads

Produktinformationen
KWS 1091..
Türfeststeller mit Fanghaken, Feststellfunktion ausstellbar (mit Schlüssel)
mit Ausschaltmöglichkeit der Feststellfunktion
mit Abschließvorrichtung (mit zwei Schlüsseln)
Feststeller mit Steindolle zum Einlassen in den Boden (KWS 1091..) oder ohne Steindolle zum Aufschrauben (KWS 1092..), Rollenkloben zum Anschrauben
Türschließer verwendbar

Material
Aluminium
Steindolle (bei KWS 1091..):
Stahl, feuerverzinkt
Rollenkloben:
Stahl oder Edelstahl-Rostfrei
Puffer:
Gummi, gefedert, schwarz

Funktionsweise
Fußbetätigung

Türgewicht
max. 100 kg

Stückgewicht
0,870 kg (KWS 1091..)
0,580 kg (KWS 1092..)
Funktion
Zum Arretieren wird die Tür gegen den Feststeller gedrückt. Der Fanghaken rastet am Rollenkloben ein und bewirkt die Feststellung der Tür. Ein Betätigen des Fanghakens bei gleichzeitigem Andrücken der Tür gegen den Feststeller gibt die Tür wieder frei.
Der Ausschalthebel, von Stellung A nach B bewegt (siehe Produktzeichnung), bewirkt ein Aufheben der Arretierung: Der Türfeststeller hat dann nur noch die Funktion eines gefederten Türpuffers.
Die Abschließvorrichtung bewirkt, dass der Fanghaken am Türfeststeller nicht betätigt werden kann: Eine offenstehende, arretierte Tür kann dann nicht geschlossen werden.
Montage
Mit Steindolle (KWS 1091..)
Die Steindolle am gewünschten Feststellpunkt, der größtmöglichen Abstand zum Türband haben soll, in den Boden einlassen. Den Türfeststeller nach Aushärten der Vergussmasse mit vier Schrauben befestigen. Den Rollenkloben an entsprechender Stelle an der Tür befestigen.
Ohne Steindolle (KWS 1092..)
Den Türfeststeller am gewünschten Feststellpunkt, der größtmöglichen Abstand zum Türband haben soll, mit vier Schrauben und einzulassenden Dübeln auf den Boden schrauben. Den Rollenkloben an entsprechender Stelle an der Tür befestigen.
Zum Höhenausgleich wird die zusätzliche Verwendung der Unterlage KWS 1610.. (20 mm hoch) empfohlen.
