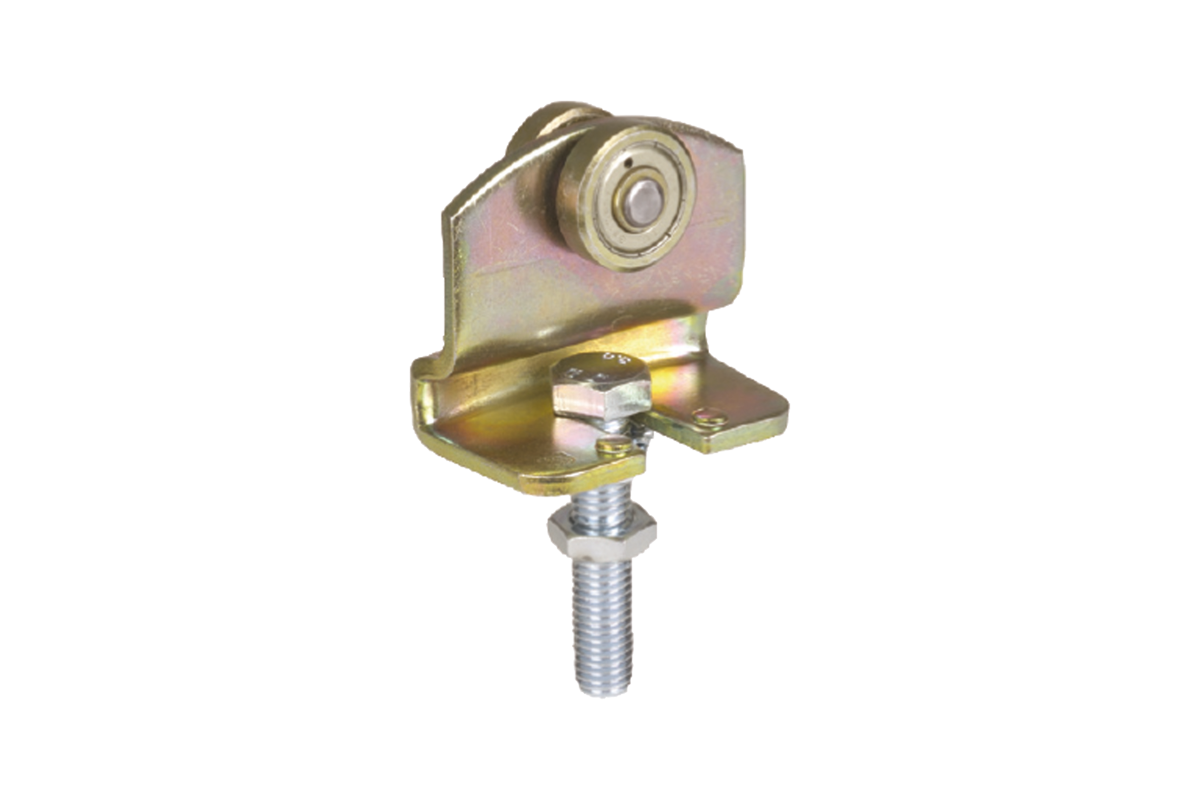

HELM -90
Rollapparat
- einpaarig
- mit Pendelgelenk
- gehärtete Laufrolle (auf Anfrage auch mit kunststoffummantelter Laufrolle lieferbar (für HELM 190 bis 590))
- höhenverstellbar
Material
Stahl
Pendelgelenk:
Kunststoff (bei HELM 190 / 390 / 490) oder Stahl (bei HELM 590 / 690 / 790)
Flügelgewicht
max. 60 kg (HELM 190 / 019020)
max. 130 kg (HELM 390 / 039020)
max. 200 kg (HELM 490 / 049020)
max. 400 kg (HELM 590 / 059020)
max. 800 kg (HELM 690 / 069020)
max. 1.400 kg (HELM 790 / 079020)

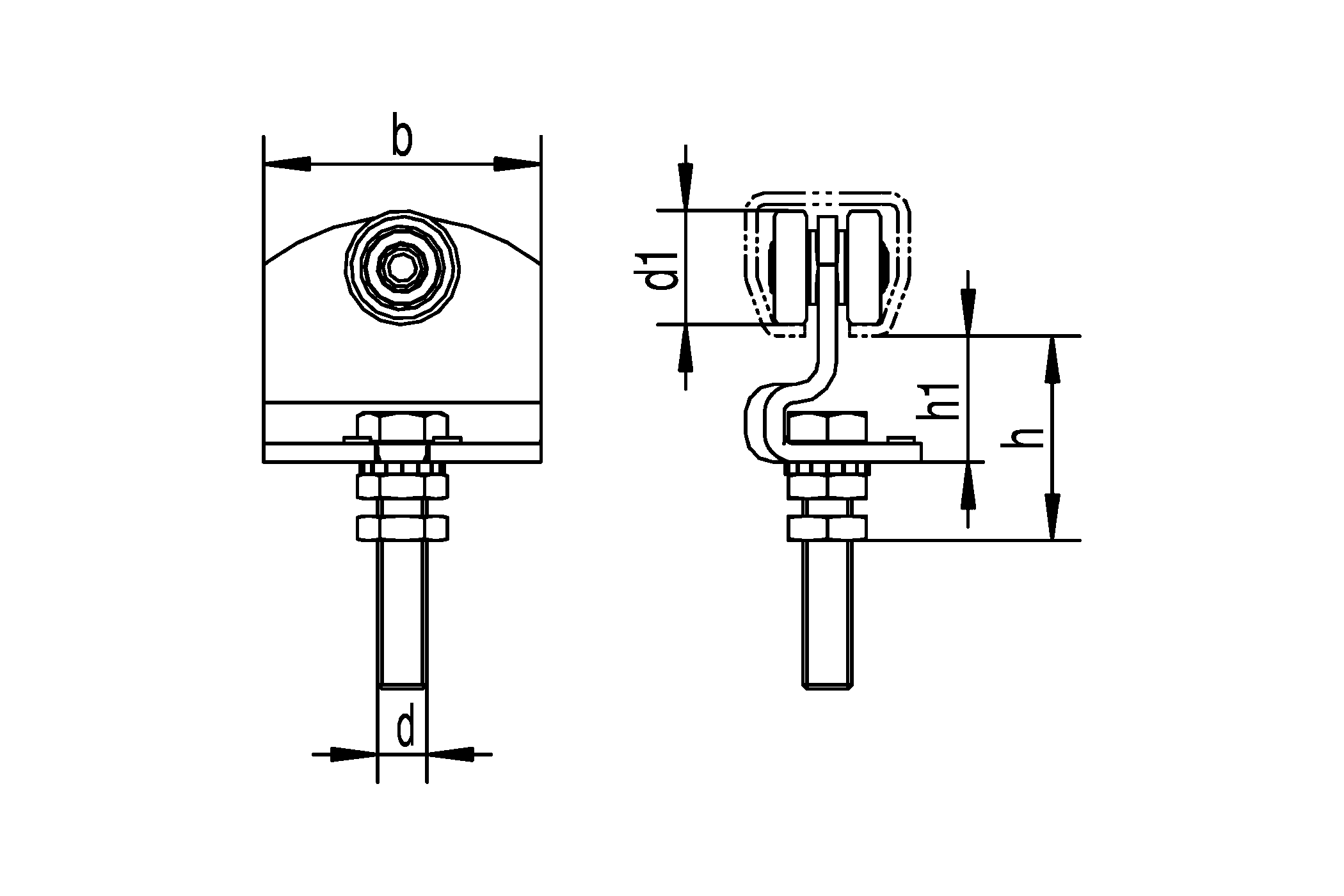

Maße (in mm)
| Artikel Art.-Nr. | HELM 190 HELM 019020 | HELM 390 HELM 039020 | HELM 490 HELM 049020 | HELM 590 HELM 059020 | HELM 690 HELM 069020 | HELM 790 HELM 079020 |
| Profil | HELM 100 | HELM 300 | HELM 400 | HELM 500 | HELM 600 | HELM 700 |
| b | 50 | 68 | 80 | 110 | 130 | 160 |
| d | M10 x 40 | M12 x 60 | M16 x 70 | M20 x 80 | M24 x 150 | M30 x 170 |
| d1 | Ø 22 | Ø 28 | Ø 34 | Ø 48 | Ø 60 | Ø 89 |
| h | 41 +10 | 52 +20 | 60 +20 | 77 +17 | 100 +75 | 130 +70 |
| h1 | 24,5 | 31 | 37 | 46,5 | 65 | 74 |
