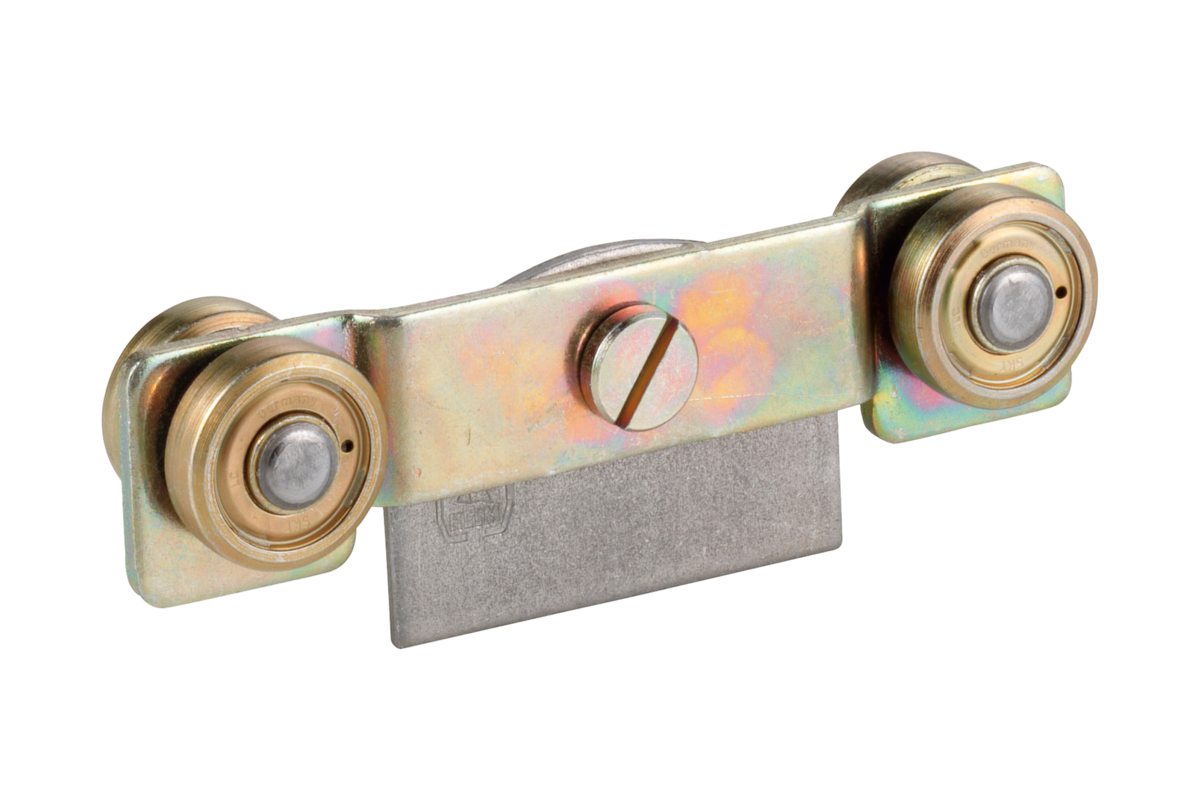

HELM -91 S
Rollapparat
- doppelpaarig
- mit Pendelgelenk
- gehärtete Laufrollen
- Steg zum Anschweißen
- niedrige Einbauhöhe
- keine Verstellmöglichkeit
Material
Stahl
Pendelgelenk:
Kunststoff (bei HELM 191 S / 391 S / 491 S) oder Stahl (bei HELM 591 S / 691 S / 791 S)
Flügelgewicht
max. 100 kg (HELM 191 S / 019121)
max. 200 kg (HELM 391 S / 039121)
max. 400 kg (HELM 491 S / 049121)
max. 600 kg (HELM 591 S / 059121)
max. 1.200 kg (HELM 691 S / 069121)
max. 2.000 kg (HELM 791 S / 079121)

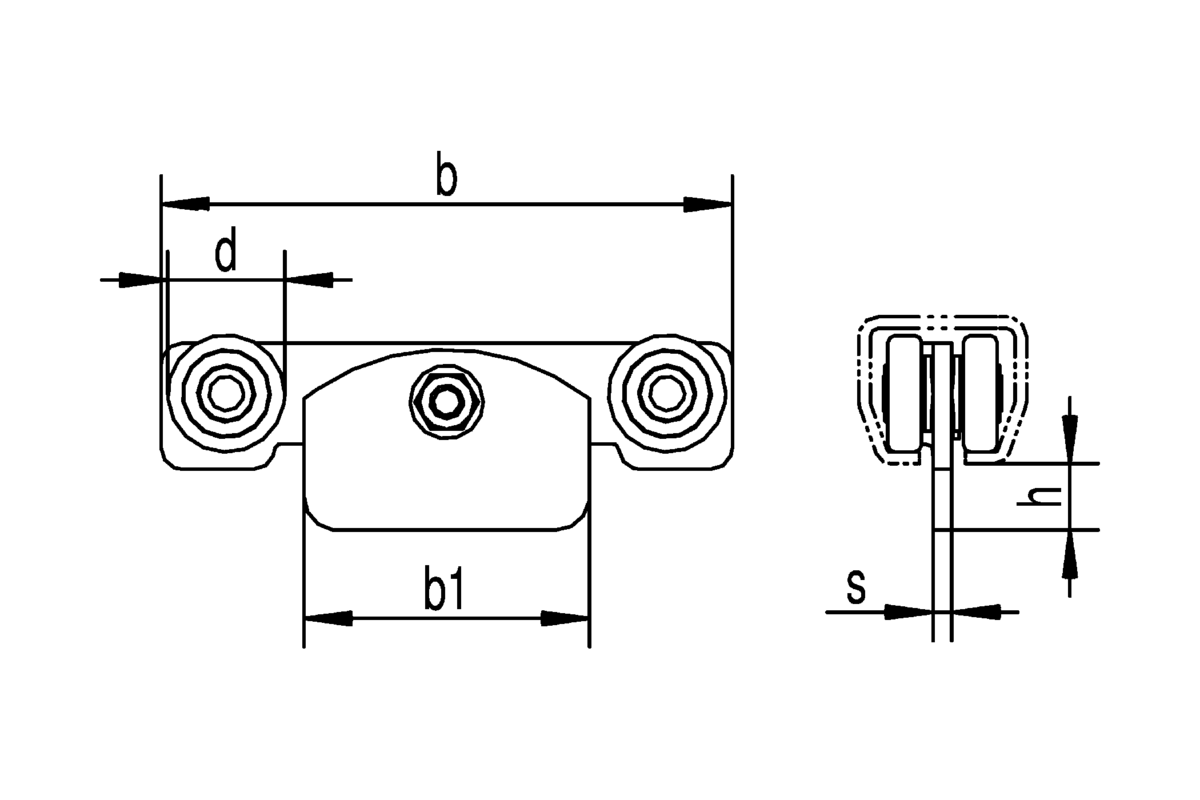

Maße (in mm)
| Artikel Art.-Nr. | HELM 191 S HELM 019121 | HELM 391 S HELM 039121 | HELM 491 S HELM 049121 | HELM 591 S HELM 059121 | HELM 691 S HELM 069121 | HELM 791 S HELM 079121 |
| Profil | HELM 100 | HELM 300 | HELM 400 | HELM 500 | HELM 600 | HELM 700 |
| b | 105 | 136 | 180 | 238 | 234 | 308 |
| b1 | 50 | 68 | 90 | 110 | 60 | 80 |
| d1 | Ø 22 | Ø 28 | Ø 34 | Ø 48 | Ø 60 | Ø 89 |
| h | 11,75 | 16 | 20,5 | 28 | 18,5 | 29 |
| s | 3 | 4,5 | 6 | 8 | 15 | 19,5 |
